名稱:便攜式粗糙度儀的配件

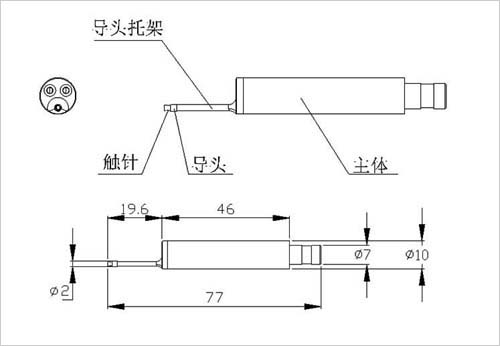

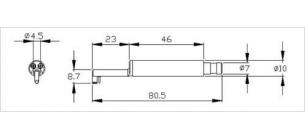

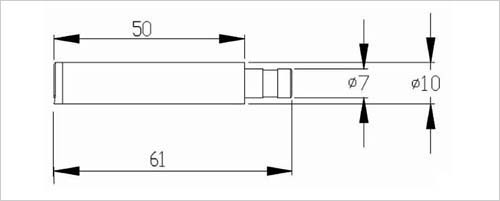

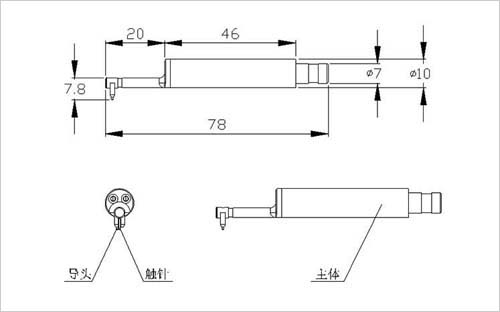

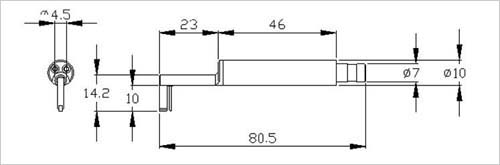

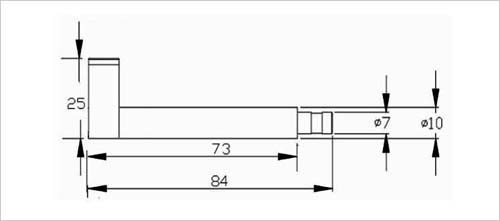

下面是便攜式粗糙度儀的配件,購買的時候,請?jiān)敿?xì)的復核一遍您要檢查的工件的尺寸,特點.確保儀器可以檢測,如果需要購買配件,就要和我們的銷售確認好,這些配件可以幫助你檢測到需要的數據. 1)標準傳感器: 測量大多數的平面、斜面、圓錐面、內孔、溝槽等多種表面的粗糙度。可測量槽寬大于2mm，槽深小于3mm的溝槽，或者高度小于3mm的臺階的表面粗糙度。 2)深槽傳感器: 可測量槽寬大于3mm，槽深小于10mm的溝槽，或者高度小于10mm的臺階的表面粗糙度，配合LRA620/LRA630工作臺使用。 3)小孔傳感器: 可測量孔徑大于2mm的內表面粗糙度，大深度為19mm。 4)曲面?zhèn)鞲衅? 可測量曲率半徑大于3mm的凹凸曲面工件的表面，配合LRA/LRA630工作。 5)側向轉接桿: 針對特殊環境、特殊工件可將傳感器相對于與主機進行旋轉90度測量。 6)加長桿: 可將傳感器加長50MM進行測量。 聯系電話,021-6573 0171 |
上海精密儀器儀表有限公司
|
|||
|
相關技術文章
|
||||
| 型號 | 名稱 | X軸量程 | Z軸量程 |
半徑R 誤差 |
粗糙度 X軸 |
粗糙度 Z1軸 |
備注說明 |
| CV-H100A | 粗糙度輪廓儀 | 100mm | 6mm | Ra:0.005-16um | ±20,40,80um | ||
| CV-H100B | 粗糙度輪廓儀 | 100mm | 20mm | Ra:0.005-16um | ±20,40,80um | 更優光柵尺 | |
| CV-H150 | 粗糙度輪廓儀 | 150mm | 20mm | Ra:0.005-16um | ±20,40,80um | 更優光柵尺 | |
| CV-H220A | 粗糙度輪廓儀 | 220mm | 20mm | Ra:0.005-16um | ±20,40,80um | ||
| CV-H220B | 粗糙度輪廓儀 | 220mm | 20mm | Ra:0.005-16um | ±20,40,80um | 更優光柵尺 |
| 型號 | 名稱 | X軸量程 | Z軸量程 |
半徑R 誤差 |
粗糙度 X軸 |
粗糙度 Z1軸 |
備注說明 |
| CV-HR100C | 粗糙度輪廓儀 | 100mm | 40mm | 1.2um | Ra:0.005-16um | ±20,40,80um | |
| CV-HR100D | 粗糙度輪廓儀 | 100mm | 50mm | 1um | Ra:0.005-16um | ±20,40,80um | |
| CV-HR150 | 粗糙度輪廓儀 | 150mm | 50mm | 1um | Ra:0.005-16um | ±20,40,80um | |
| CV-HR220 | 粗糙度輪廓儀 | 220mm | 60mm | 1um | Ra:0.005-16um | ±20,40,80um | |
| CV-HR320 | 粗糙度輪廓儀 | 320mm | 60mm | 1um | Ra:0.005-16um | ±20,40,80um |
| 型號 | 名稱 | 測量范圍 | 精度 | 取樣長度 | 顯示單位 | 備注 |
| RTP130 | 表面粗糙度儀 |
Ra、Rq: 0.005μm ～16μm Rz、R3z、Ry、Rt、Rp、Rm: 0.02μm～160μm Sk: 0～100% S、Sm：1mm tp：0～100% |
7-10% | 0.25mm, 0.8mm, 2.5mm |
13個單位參數, 可以直接翻閱查看 |
1.電機部件更好 2.不銹鋼外殼 |
| RTP粗糙度平臺 | 粗糙度臺面 | |||||
| RTP粗糙度平臺(帶V型槽) | 粗糙度臺面 | |||||
| RTP150 | 表面粗糙度儀 | Ra、Rq: 0.005μm ～16μm | 7-10% | 0.25mm, 0.8mm, 2.5mm |
4個單位參數,可以直接查看. 9個單位參數,按鍵計算得出. |
塑料外殼 |
| RTP-大平臺(有V型槽 | 粗糙度儀配件 | |||||
| RTP-小平臺 | 粗糙度儀配件 |
| 型號 | 名稱 | 測量范圍 | 精度 | 取樣長度mm | 線性區 | 備注 | 輪廓測量范圍 |
| JB-4C | 電腦控制精密粗糙度測試儀 | Ra 0.01-10μm以上 | ± (5 %+4nm) | L: 0.08 ,0.25, 0.8, 2.5 mm | 垂向640um | 平面,斜面,內孔表面,圓弧,槽面. | |
| JB-4C-粗糙度標準觸針 | 粗糙度儀配件 | ||||||
| JB-4C-粗糙度小孔觸針 | 粗糙度儀配件 | ||||||
| JB-C系列-粗糙度標準樣板 | 粗糙度儀配件 |
| 型號 | 名稱 | 測量范圍 | 精度 | 取樣長度mm | 線性區 | 備注 | 輪廓測量范圍 |
| JB-5C | 電腦控制精密輪廓粗糙度測試儀 | Ra 0.01-10μm以上 | ± (5 %+4nm) | L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意設定 | 垂向640um |
平面,斜面,內孔,深圓弧,深槽面. 可以測量輪廓,有輪廓探頭. |
測量范圍 X：100mm Z：10mm 上下左右移動范圍 X：100mm Z: 370mm |
| JB-6C | 電腦控制精密輪廓粗糙度測試儀 | Ra 0.01-10μm以上 | ± (5 %+4nm) | L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意設定 | 垂向640um |
平面,斜面,內孔,深圓弧,深槽面. 可以測量輪廓,有輪廓探頭. |
測量范圍 X：120mm Z：20mm 上下左右移動范圍 X: 120mm Z: 370mm |
| JB-6CA | 電腦控制精密輪廓粗糙度測試儀 | Ra 0.01-10μm以上 | ± (5 %+4nm) | L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意設定 | 垂向640um |
平面,斜面,內孔,深圓弧,深槽面. 可以測量輪廓,有輪廓探頭. |
測量范圍 X：150mm Z：20mm 上下左右移動范圍 X: 120mm Z: 370mm |
| 型號 | 名稱 | 加工方法 |
Ra值范圍 um |
每組塊數 |
| 粗糙度比較樣塊-32塊裝 | 粗糙度比較樣塊 | 車外園,磨外園,刨,平磨,鏜內孔,平銑,端銑,研磨 | 6.3.3.2 1.6-0.012 | 32 |
| 粗糙度比較樣塊-27塊裝 | 粗糙度比較樣塊 | 車床,刨床,立銑,平銑,平磨,外磨,研磨 | 6.3-0.025 | 27 |
| 粗糙度比較樣塊-1 | 粗糙度比較樣塊 | 車外園,磨外園 | 6.3-0.1 | 8 |
| 粗糙度比較樣塊-2 | 粗糙度比較樣塊 | 刨,平磨 | 6.3-0.8 | 8 |
| 粗糙度比較樣塊-3 | 粗糙度比較樣塊 | 平銑,端銑 | 6.3-0.1 | 8 |
| 粗糙度比較樣塊-4 | 粗糙度比較樣塊 | 鏜內孔,磨內孔 | 0.1-0.012 | 8 |
