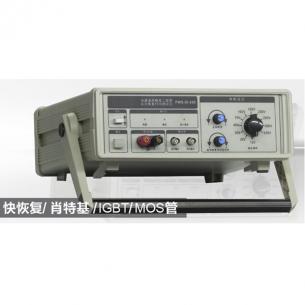

DI-10mA系列高壓硅堆二極管測試儀

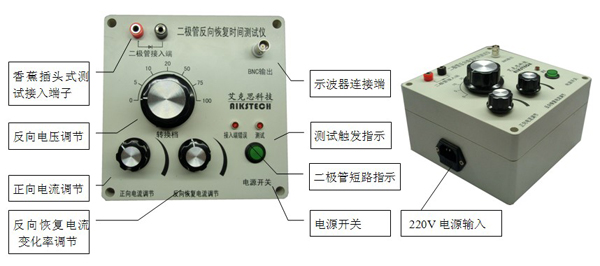

DI-10mA型高壓二極管反向恢復時間測試儀

 一：主要特點

二：應用范圍

 A：高壓快恢復二極管

B：硅離子

C：硅堆

D：其他二極管

 三：測量原理

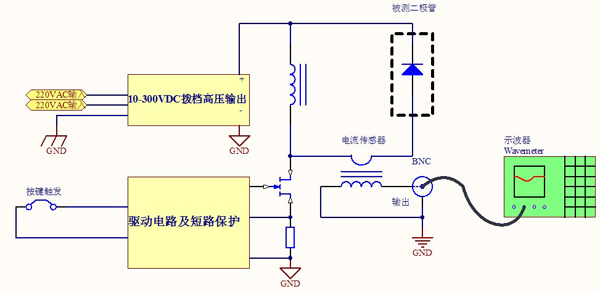

圖1 測量原理圖

四：參數

五：操作步驟

DI-10mA型儀器為專業性很強的測試儀器，而且需要配合數字示波器測試才能完成，因此，我們強烈建議使用者以10mA高壓二極管測試入手，主要目的是為了驗證DI-10mA是否在運輸途中出現故障，驗證示波器抓取波形是否正常，以及使用者對儀器的初步熟悉。

5.1 舉例測試10mA高壓二極管的反向恢復時間步驟

 第一步：將10mA高壓二極管接入紅色和黑色夾子；

第二步：DI-10mA在側面連接電源線，此時不要打開儀器電源，如果打開，請關閉電源；

第三步：調節電壓旋鈕選擇器件反向耐壓，將電壓設置到100V；

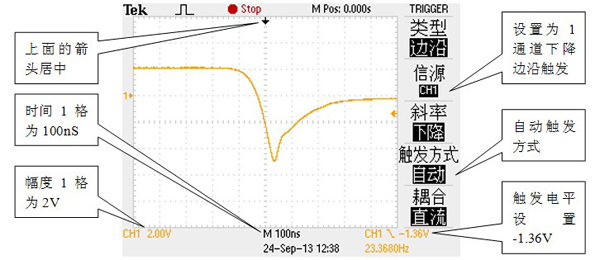

第四步：使用雙頭BNC連線（儀器自帶，此線特殊不能更換）將DI-10mA和數字示波器連接，并且設置好數字示波器。（以泰克示波器為例）示波器接入1通道，且將1通道設置到×20檔，設置為1通道下降邊沿觸發，時間1格為100nS，幅度1格為2V，觸發方式選擇正常，上面的箭頭居中，示波器的設置如下圖所示。此時1mA對應示波器顯示為1V。

第五步：正向電流調節旋鈕順時針調節到大，反向恢復電流變化率調節旋鈕順時針調節到頭；打開電源開關，進行測試，二極管具有方向，方向如果接得不對，測試指示燈不亮，此時更換二極管方向。

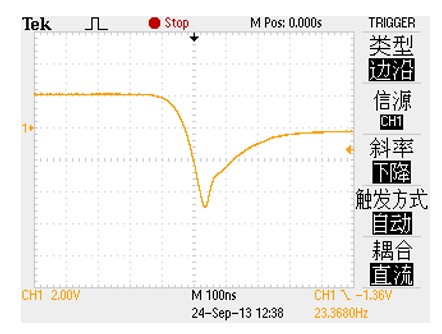

第六步：示波器讀數。將抓取到的測試波形進行分析，得到如下圖所示的波形。正向電流波形為2V，對應電流為2mA，反向恢復電流為5V，對應反向恢復電流為5mA。

第七步：分析反向恢復時間，Trr和Trf，上圖對應的時間分別為：80nS和270nS。
